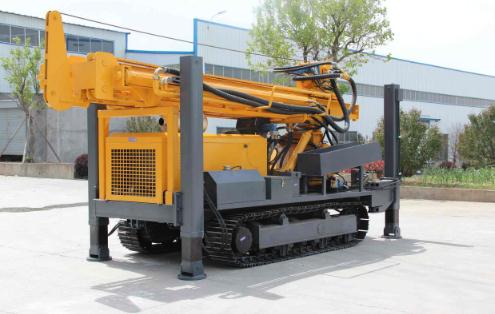

Estructura de la plataforma de perforación de pozos de agua

1. Bomba de aceite hidráulico: es de tipo dúplex. La bomba de gran cilindrada proporciona energía para el cabezal de potencia, y la bomba de pequeño cilindrada proporciona energía para los cuatro cilindros de los estabilizadores, los cilindros del mástil de apoyo y los cilindros de la polea elevadora/poscombustión. 2. Cuatro estabilizadores: el equipo de perforación pequeño consiste en un cilindro de aceite hidráulico y un marco fijo. La nivelación del cuerpo se puede ajustar en el lugar de trabajo para apoyar y estabilizar el cuerpo.

3. Mástil: Es una estructura de marco soldada por la combinación de tubos de acero gigantes, acero de canal y acero angular. La ranura interna del canal de acero en ambos lados se usa como pista para que el cabezal de potencia suba y baje para garantizar la verticalidad del orificio de perforación. El cilindro hidráulico completa la elevación y el descenso del mástil de perforación.

4. Cabezal de potencia: se adopta un mecanismo reductor de engranajes y su eje de baja velocidad tiene un mandril de orificio grande en el medio. La boca superior del mandril se puede conectar con la interfaz de tubería de goma del equipo de vertido de hormigón para verter hormigón; El extremo inferior del mandril está conectado con la tubería de perforación y la broca a través de una brida. El eje de alta velocidad es accionado por un motor hidráulico de alto par.
